NVP-Ax400シリーズ

NVP-Ax435CL/435FCL
エッジAI対応の高機能画像認識ユニット
(カメラリンク4CH) NVP-Ax435CL/435FCL
NVP-Ax430ACL
エッジAI対応の高機能画像認識ユニット
(カメラリンク2CH) NVP-Ax430ACL
NVP-Ax430CL
高性能コンパクト画像認識ボード
(カメラリンク2CH) NVP-Ax430CL

応用例

NVP-Ax400シリーズ応用例 - YouTube
エッジAI対応やディープラーニングの学習モデル独立処理、画像認識との連動などを活かした応用例をご覧いただけます。

特長

  • エッジAI対応
    AIによる推論機能をNVPにて独立動作
  • カラー画像処理の高速化
    新たなカラー画像処理方式の採用により高速画像認識
  • 高速・高精細カメラ接続
    最大1600万画素の高精細カメラ、最大16K画素のラインスキャンカメラ対応
  • 簡単なアプリケーション開発
    開発ツールにより簡単構築と従来通りのフルカスタムに対応

画像認識アクセラレータ

画像認識アクセラレータ

自動車にも採用される信頼性の高いアクセラレータを使用。
4つのハード化された画像処理コアと4つのCPUコアを搭載し、ソフト処理とは違うリアルタイム応答性を実感いただけます。
また、画像認識アクセラレータを搭載したカスタム画像処理ボードも受託可能です。

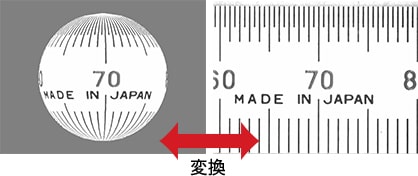

歪み補正エンジン

歪み補正エンジン

カメラの歪み補正や合成、極座標変換などを処理する2つの専用エンジンを搭載。
歪みの大きいレンズ収差や円周上の文字の読み取りなど、重い補正処理もハード化されたエンジンにより、安定した高速処理を実行できます。

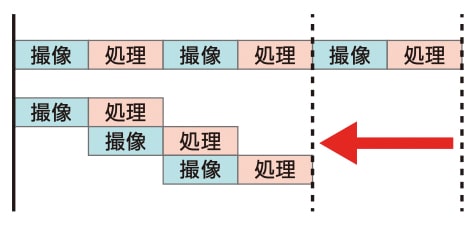

高速化処理

高速化処理

処理高速化のさまざまな仕組みとして、プリフェッチ映像入力やマルチコア処理、2画素並列処理などを使用できます。
処理タクトの厳しい検査業界でも数多くご利用いただいています。

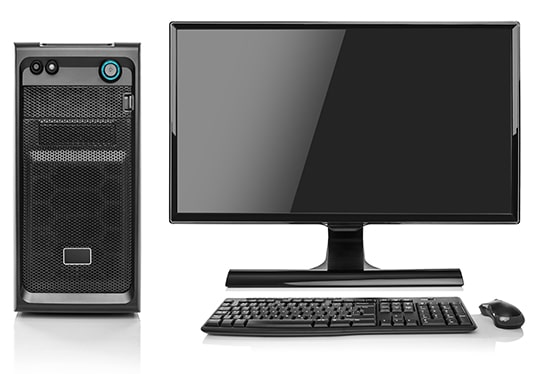

PCとの差別化

PCとの差別化

FA業界においては、24時間稼働で処理遅延も許されないシビアな世界も多々あります。
PCではサイクルの早いモデルチェンジやOSのアップデート、消耗品の故障などさまざまな問題が危惧されます。
マクセルフロンティアの製品はメンテナンス性にも優れ、過酷な環境でも長期安定してお使いいただけます。

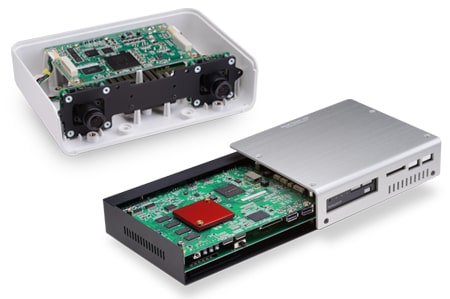

PCとの差別化標準製品を最適にカスタマイズいたします。

PCとの差別化標準製品を最適にカスタマイズ
お客さまの用途毎に使用環境はさまざまです。
マクセルフロンティアでは、ハードウエアの設計開発から筐体設計、製造もすべて自社でおこなっています。
高い設計技術を用いて、製品開発を行うとともにお客さまに合わせたカスタマイズも受託しています。

光学系選定サポート

専門メーカーの高い技術とサポートにより、最適な組み合わせを提供いたします。
マクセルフロンティアでは、カメラやレンズ、照明、ケーブルなど、専門メーカーと連携し、選定・購入のお手伝いをさせていただきます。

取扱いメーカー

カメラメーカー 株式会社日立国際電気、ソニー株式会社、株式会社CIS、オムロンセンテック株式会社、竹中システム機器株式会社 他
レンズメーカー 株式会社VSテクノロジー、株式会社モリテックス、株式会社東京パーツセンター 他
照明メーカー 株式会社ユーテクノロジー、株式会社モリテックス、株式会社レイマック 他
カメラケーブル・ハーネスメーカー ダイトロン株式会社 他

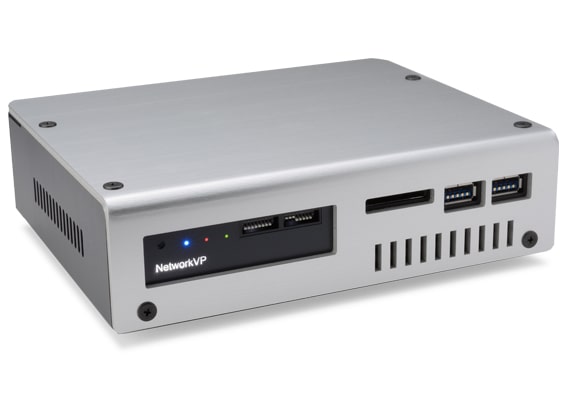

NVP-Ax435CL/435FCL

エッジAI対応の高機能画像認識ユニット(カメラリンク4CH)
エッジAI対応の高機能画像認識ユニット(カメラリンク4CH)
  • 産業用デジタルカメラCameraLink(1600万画素)インターフェースを最大4チャンネルサポート
    (高速カラー取込みにも対応)
  • 最大16K画素のラインスキャンカメラ、1000fps相当の高速カメラ接続に対応
  • 最新の画像処理アクセラレータを4コア搭載したハイスペックモデル
  • AI推論機能をNVP内で独立処理することが可能

カメラ入力 :4ch(435CL-BaseConfig)
 1ch(435FCL-Full/Medeum Config)
映像出力 :HDMI
I/F :LAN、RS-232C、 I/O、USB3.0、SD
RAM :2GB
FLASH :4GB(eMMC)
カタログ 仕様詳細

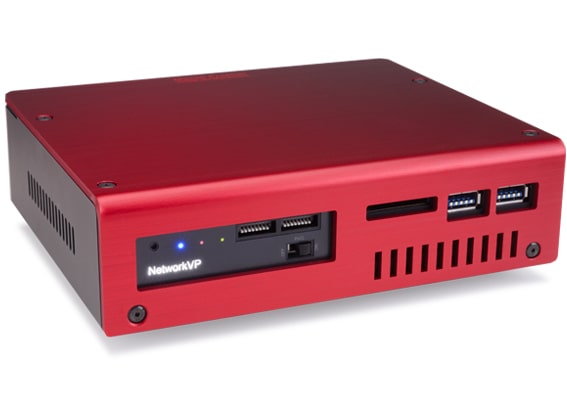

NVP-Ax430ACL

NVP-Ax430ACL
エッジAI対応の高機能画像認識ユニット(カメラリンク2CH)
  • 産業用デジタルカメラCameraLink(1600万画素)インターフェースを最大2チャンネルサポート
    (高速カラー取込みにも対応)
  • 最大16K画素のラインスキャンカメラ、1000fps相当の高速カメラ接続に対応
  • 最新の画像処理アクセラレータを4コア搭載したハイスペックモデル
  • AI推論機能をNVP内で独立処理することが可能

カメラ入力 :2ch(BaseConfig)
映像出力 :HDMI
I/F :LAN、RS-232C、 I/O、USB3.0、SD
RAM :2GB
FLASH :4GB(eMMC)
カタログ 仕様詳細

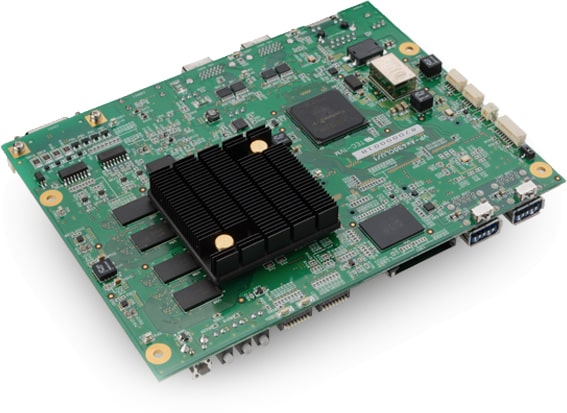

NVP-Ax430CL

NVP-Ax430CL
高性能コンパクト画像認識ボード(カメラリンク2CH)
  • 産業用デジタルカメラCameraLink(1600万画素)インターフェースを最大2チャンネルサポート
    (高速カラー取込みにも対応)
  • 最新の画像処理アクセラレータを4コア搭載したコンパクトなモデル
  • AI推論機能をNVP内で独立処理することが可能

カメラ入力 :2ch(BaseConfig)
映像出力 :HDMI
I/F :LAN、RS-232C、 I/O、USB3.0、SD
RAM :2GB
FLASH :4GB(eMMC)
カタログ 仕様詳細

製品仕様

  NVP-Ax435CL/435FCL NVP-Ax430ACL NVP-Ax430CL
CPU ARM Cortex-A15×4 ARM Cortex-A15×4 ARM Cortex-A15×4
画像処理 画像認識アクセラレータ 4コア 画像認識アクセラレータ 4コア 画像認識アクセラレータ 4コア
画像補正 歪み補正エンジン 2コア 歪み補正エンジン 2コア 歪み補正エンジン 2コア
搭載OS Linux 4.4 Linux 4.4 Linux 4.4
イメージメモリ 4GByte 4GByte 4GByte
映像入力 CameraLink 4CH(*1)(*3) 1CH(*2)(*3) CameraLink 2CH(*1)(*3) CameraLink 2CH(*1)(*3)
映像出力 HDMI 1CH HDMI 1CH HDMI 1CH
外部I/F Ether (1000Base-T) 1CH Ether (1000Base-T) 1CH Ether (1000Base-T) 1CH
RS-232C 2CH RS-232C 2CH RS-232C 2CH
デジタルI/O 入力16CH 出力16CH デジタルI/O 入力16CH 出力16CH デジタルI/O 入力8CH 出力8CH
USB3.0ホストI/F 2CH USB3.0ホストI/F 2CH USB3.0ホストI/F 2CH
SDカード 1CH SDカード 1CH SDカード 1CH
寸法 170mm×140mm×45mm 170mm×140mm×45mm 165mm×125mm
電源 DC+12V DC+12V DC+12V
(*1) CameraLink Base Configuration(NVP-Ax430/435CL)
(*2) CameraLink Mediam/Full Configuration(NVP-Ax435FCL)
(*3) PoCL/PoCL-Liteインタフェース

開発環境

NVP-Ax430SDK ソフトウェア開発キット
gcc+eclipse gcc-linaro-5.5.0-2017.10 + eclipse 4.5 Mars-32bit/Full Edition/C/C+
Microsoft Visual Studio VS2005以降 (必須ではありません)
開発環境・サポート
