高速動作に適応した回路設計技術

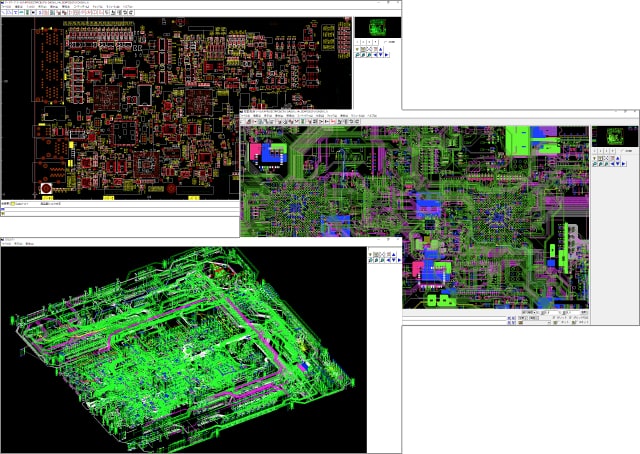

プリント基板設計

高速伝送・高密度実装基板~アナログ基板まで経験豊富な設計者がお客様にあった開発プランをご提案いたします。また、当社は最終製品まで一貫した受注にも対応しており、回路設計→基板設計→基板組立→ソフト設計 まで、どの工程からも対応いたします。
プリント基板設計

シミュレーション技術

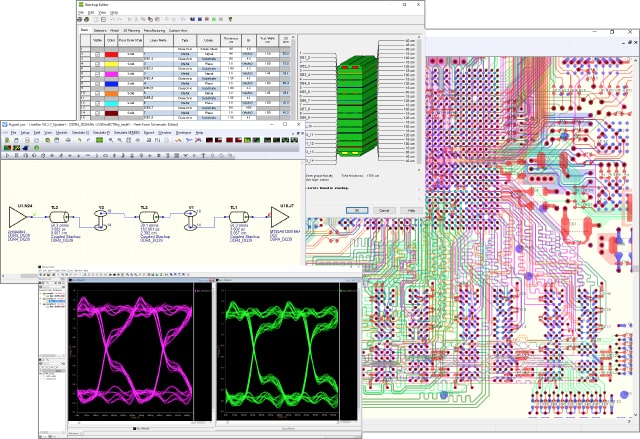

シグナルインテグリティ(SI)

波形形状・タイミングの最適化により、お客様における試作回数を低減いたします。
シミュレーション技術
適用インターフェース例
  • DDR4
  • USB3.0
  • PCIe gen3
  • SATA
  • 1000BASE-T

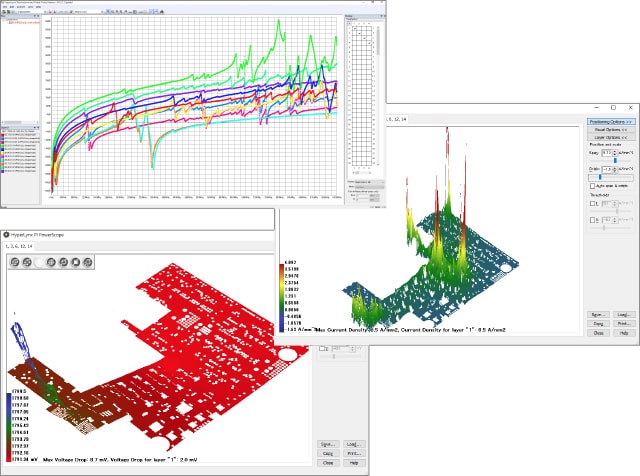

パワーインテグリティ(PI)

AC解析・DC解析を実施し電源供給の問題を解決。信頼性の高い製品を開発いたします。
パワーインテグリティ(PI)
解析項目
  • IRドロップ
  • スイッチングノイズ
  • 電源インピーダンス検証

保有ツール一覧

保有ツール一覧  ・図研/CR-5000 PWS
・図研/CR-5000 BD
シミュレータ ・Mentor Graphics/Hyper Lynx SI GHz
・Mentor Graphics/Hyper Lynx PI

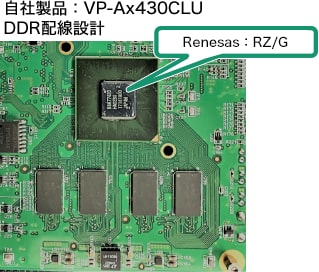

開発実績例

開発実績例
開発実績例

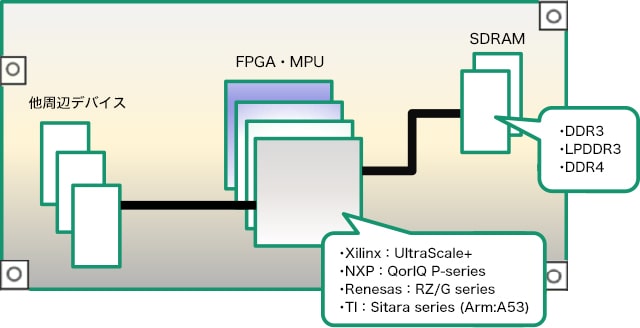

各種マイコン・FPGA設計の実績があります。
回路設計からご依頼いただければ、弊社でPin配置を検討することにより基板配線の最適化にも対応いたします。
