機能概要
映像中にテンプレート画像と類似する対象があるかどうかを検査します。
対象物が回転している場合、回転角度の許容範囲内である対象を探します。
※探索角度範囲が広いほど探索する時間が長くなります。
対象物が回転している場合、回転角度の許容範囲内である対象を探します。
※探索角度範囲が広いほど探索する時間が長くなります。

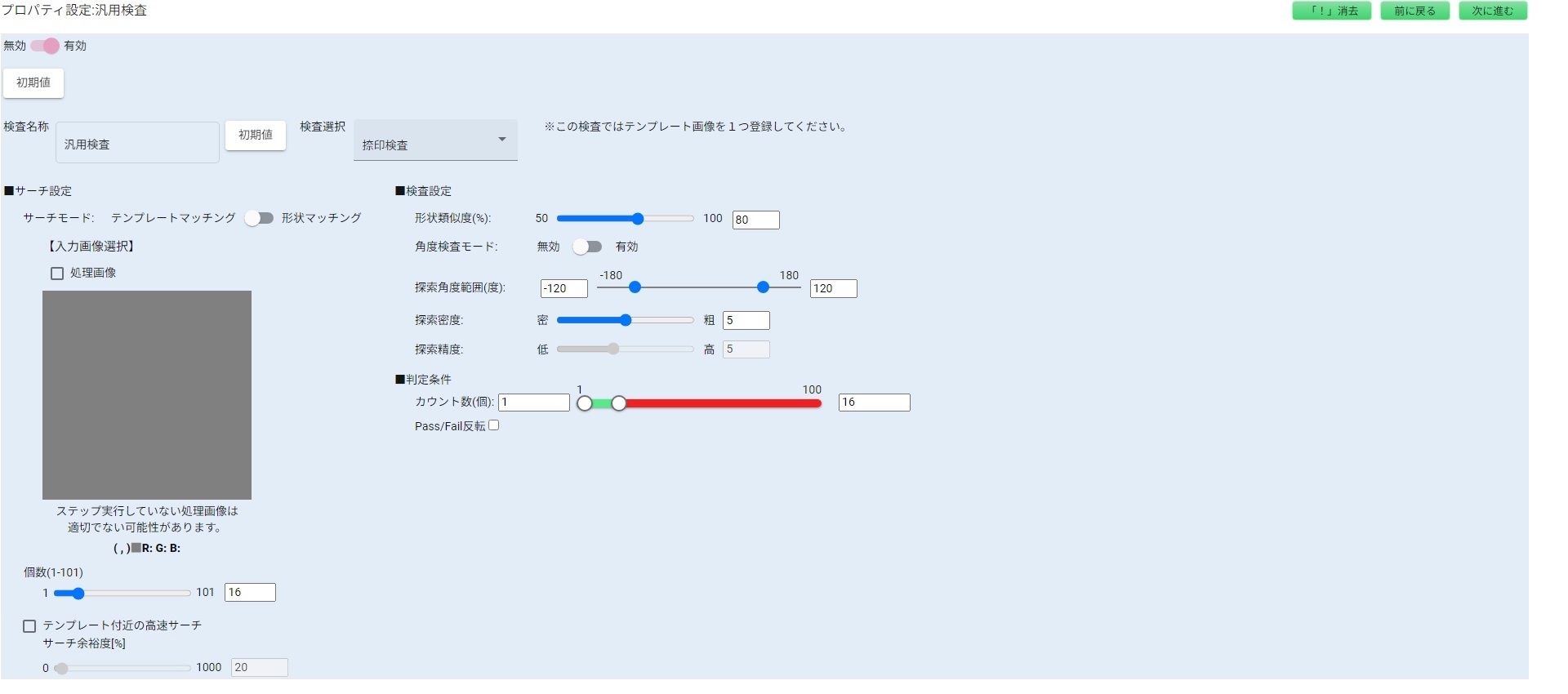

プロパティ画面
入出力仕様
| アプリケーション | 捺印検査 | |
|---|---|---|
| サーチ設定 | サーチモード | 物体の探索方法を指定します
テンプレートマッチング:テンプレート画像と類似する物体を探す方法です 形状マッチング :テンプレートの形状と類似する物体を探す方法です |
| 個数(1-101) | サーチモードで探索する物体の最大数を指定します | |
| テンプレート付近の高速サーチ | チェック有りの場合、テンプレート付近のサーチを行います
サーチ余裕度は、サーチ領域をテンプレートの大きさより何％大きくするか指定します |
|
| 検査設定 | 形状類似度(％) | テンプレートと物体が類似している度合いです
指定した値以上である物体を検出します |
| 角度検査モード | 物体の探索に物体の傾き情報を使用するかどうか指定します
無効:使用しません 有効:使用します |
|
| 探索角度範囲(度) | 物体を探索する角度範囲を指定します
+方向は時計回り、－方向は反時計回りです |
|
| 探索密度 | 物体の探索密度を指定します
値が小さいほど物体を密に探索します |
|
| 探索精度 | 検出手法に形状マッチングを選択した場合に物体の探索精度を指定します
値が大きいほど高い精度で探索します |
|
| 判定条件 | カウント数(個) | 探索した物体数がカウント数以上の場合、Pass判定します |
| Pass/Fail反転 | チェック有りの場合、PassとFailを反転して出力します | |
