機能概要
映像から1次元コードを探索し、読み取った文字列を表示、または照合します。

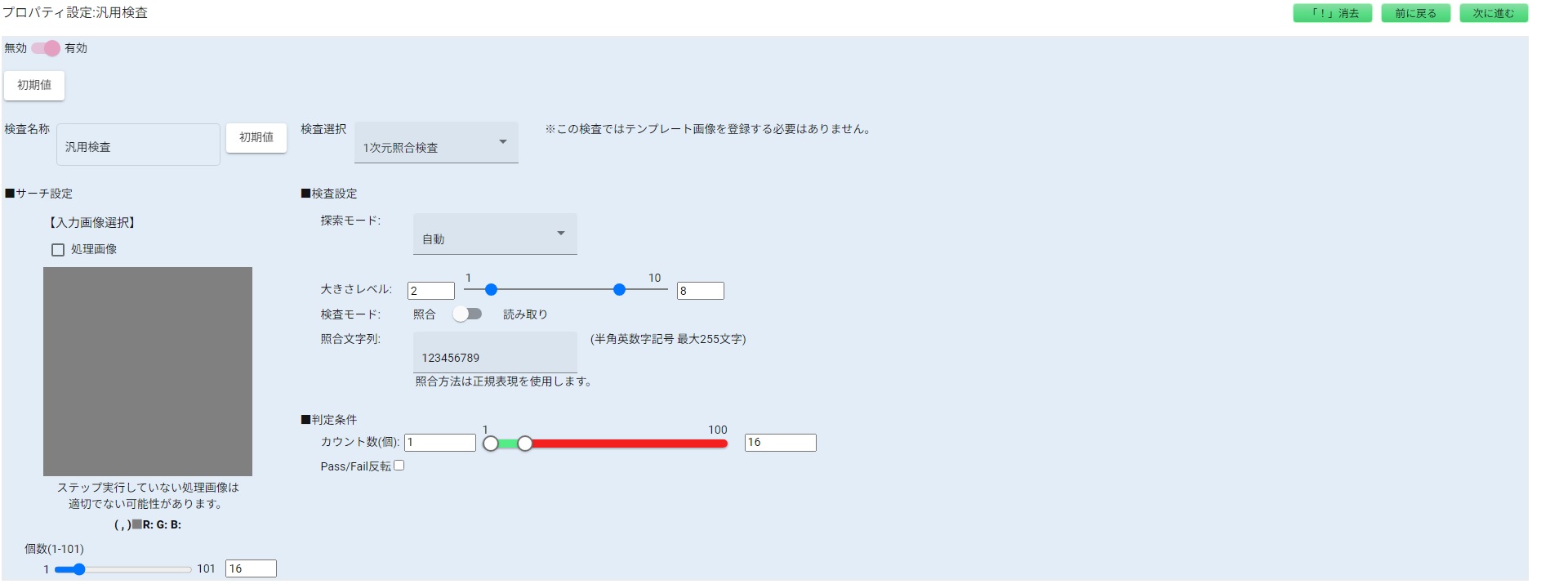

プロパティ画面
入出力仕様
| アプリケーション | 1次元照合検査 | |
|---|---|---|
| サーチ設定 | 個数(1-101) | 検出する１次元バーコードの最大数を指定します |
| 検査設定 | 探索モード | 探索する1次元バーコードの種類を指定します
自動読み取りの場合、「自動」を指定します |
| 大きさレベル | レベル小:小さいサイズの1次元コードを探索します
レベル大:大きいサイズの1次元コードを探索します |
|
| 検査モード | 読み取り:１次元バーコードを読み取り、画面上にに文字列を表示します
照合:照合文字列で指定した文字列と照合を行います |
|
| 照合文字列 | 照合する文字列を指定します 正規表現が有効のため、記号の照合にはエスケープシーケンスが必要です ※例：照合したい文字列が「(01)」の場合「\(01\)」と記述します |
|
| 判定条件 | カウント数(個) | 検出した1次元バーコード数がカウント数以上の場合、Pass判定します |
| Pass/Fail反転 | チェック有りの場合、PassとFailを反転して出力します | |
