機能概要
映像中にテンプレート画像と類似する対象があるかどうかを検査します。
テンプレートサイズを100%としたとき、指定した大きさの許容範囲内の対象を探します。
※大きさ許容範囲が広いほど探索する時間が長くなります。
テンプレートサイズを100%としたとき、指定した大きさの許容範囲内の対象を探します。
※大きさ許容範囲が広いほど探索する時間が長くなります。

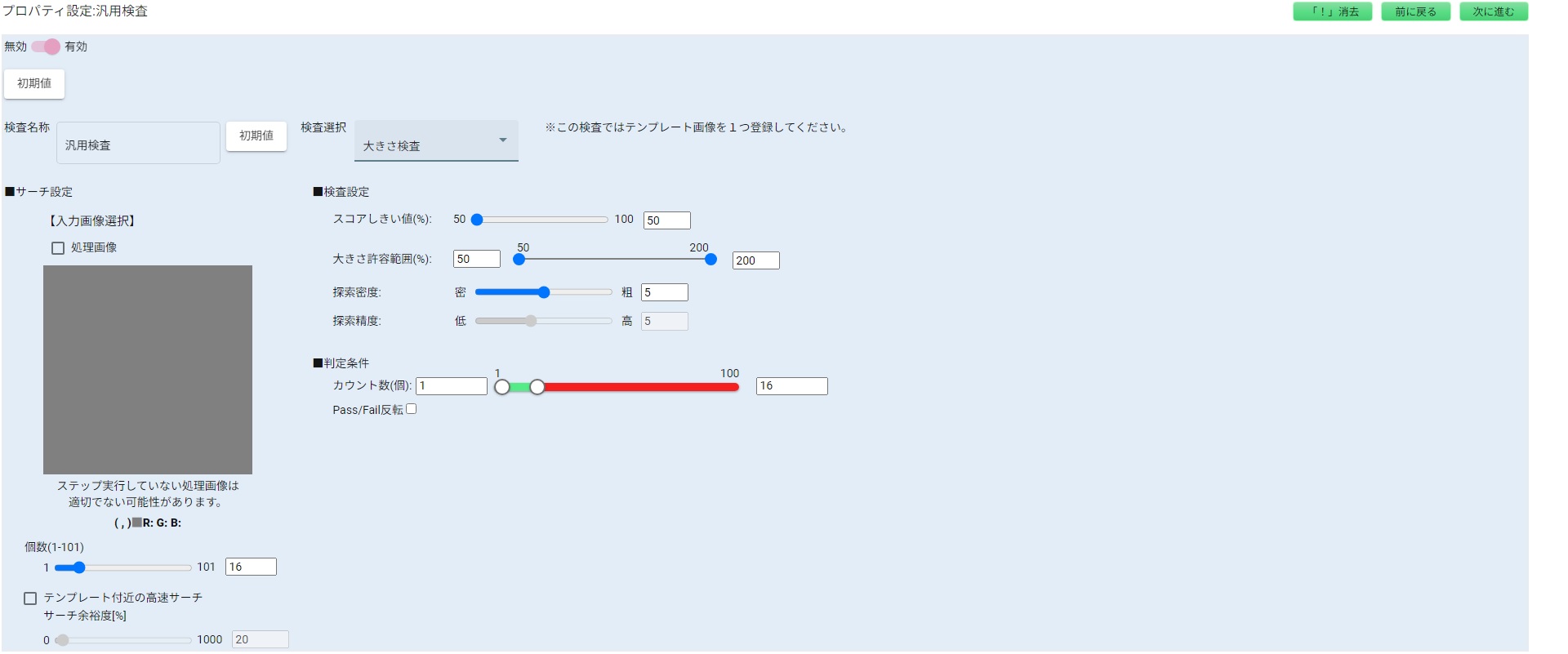

プロパティ画面
入出力仕様
| アプリケーション | 大きさ検査 | |
|---|---|---|
| サーチ設定 | 個数(1-101) | 検出する物体の最大数を指定します |
| テンプレート付近の高速サーチ | チェック有りの場合、テンプレート付近のサーチを行います
サーチ余裕度は、サーチ領域をテンプレートの大きさより何％大きくするか指定します |
|
| 検査設定 | スコアしきい値(％) | 指定した値以上である物体を検出します |
| 大きさ許容範囲(％) | 大きさが許容範囲にある物体を検出します | |
| 探索密度 | 物体の探索密度を指定します
値が小さいほど物体を密に探索します |
|
| 探索精度 | 検出手法に形状マッチングを選択した場合に物体の探索精度を指定します
値が大きいほど高い精度で探索します |
|
| 判定条件 | カウント数(個) | 検出した物体数がカウント数以上の場合、Pass判定します |
| Pass/Fail反転 | チェック有りの場合、PassとFailを反転して出力します | |
