機能概要
入力画像Aに対して、直線描画を行います。
指定座標が画像の外側にはみ出す場合は描画されません。
指定座標が画像の外側にはみ出す場合は描画されません。

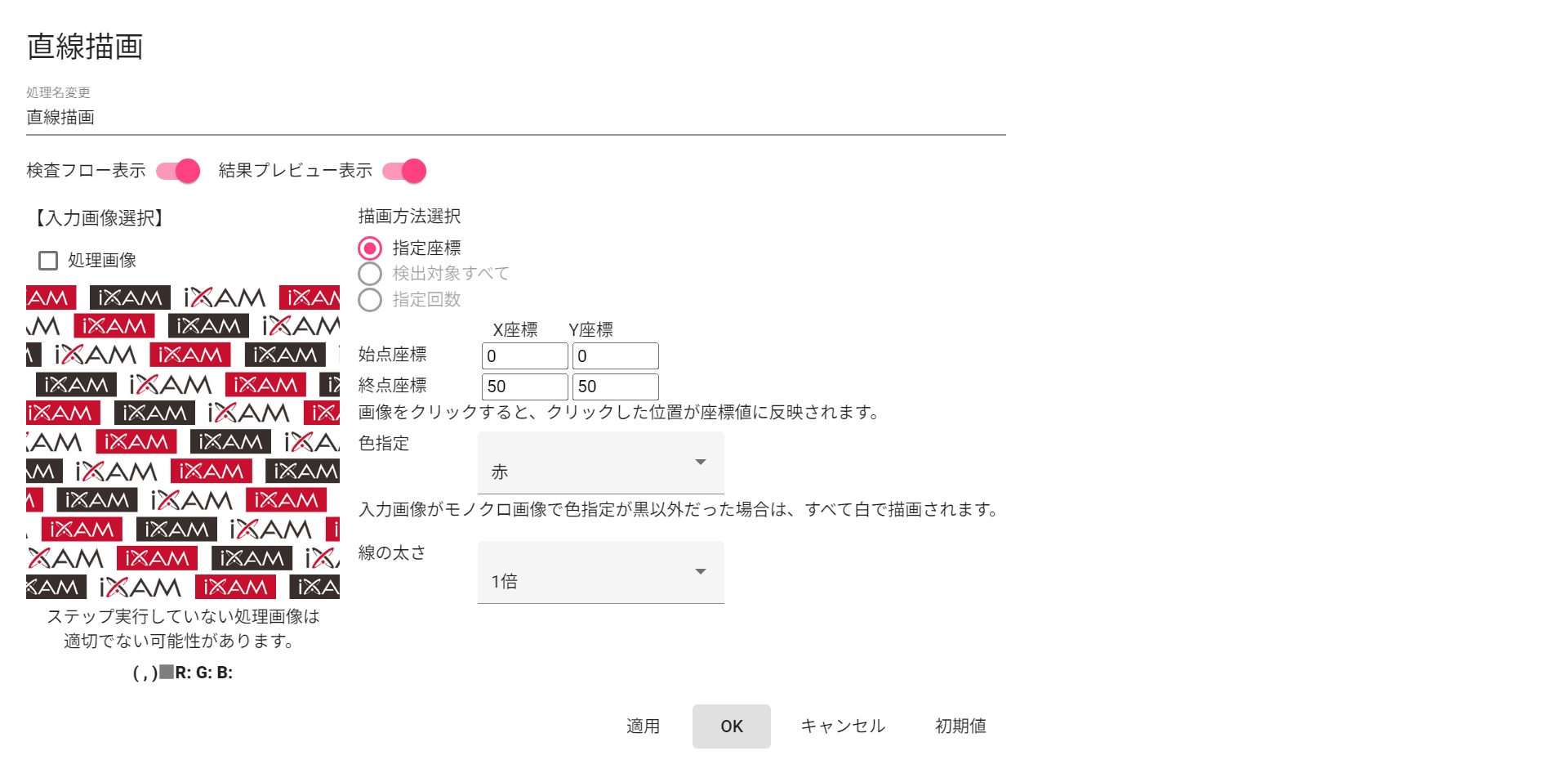

プロパティ画面
入出力仕様
| 部品名称 | 直線描画 | |
|---|---|---|
| 入力仕様 | 画像A | カラー画像・モノクロ画像 |
| 画像B | なし | |
| パラメータ |
|
|
| 出力仕様 | 画像 | カラー画像・モノクロ画像 |
| 機能一覧 | - | |
| プロパティ項目 | 描画方法選択 | 直線の描画方法を選択します 指定座標は直接座標を指定して描画します |
| 始点座標X・Y | 直線の開始点(X座標・Y座標)を指定します | |
| 終点座標X・Y | 直線の終了点(X座標・Y座標)を指定します | |
| 色指定 | 直線の描画色を指定します | |
| 線の太さ | 直線の太さを指定します | |
