機能概要
指定されたチャネルに対してDIの状態が待ちパターンと一致するのを待ちます。
タイムアウト時間内に待ちパターンを満たした場合は正常終了として次の動作に移ります。
待ち時間がタイムアウト時間を超過した場合は異常終了として次の動作に移ります。
※実機側でのみ動作(シミュレーションモードでは動作しません)
タイムアウト時間内に待ちパターンを満たした場合は正常終了として次の動作に移ります。
待ち時間がタイムアウト時間を超過した場合は異常終了として次の動作に移ります。
※実機側でのみ動作(シミュレーションモードでは動作しません)

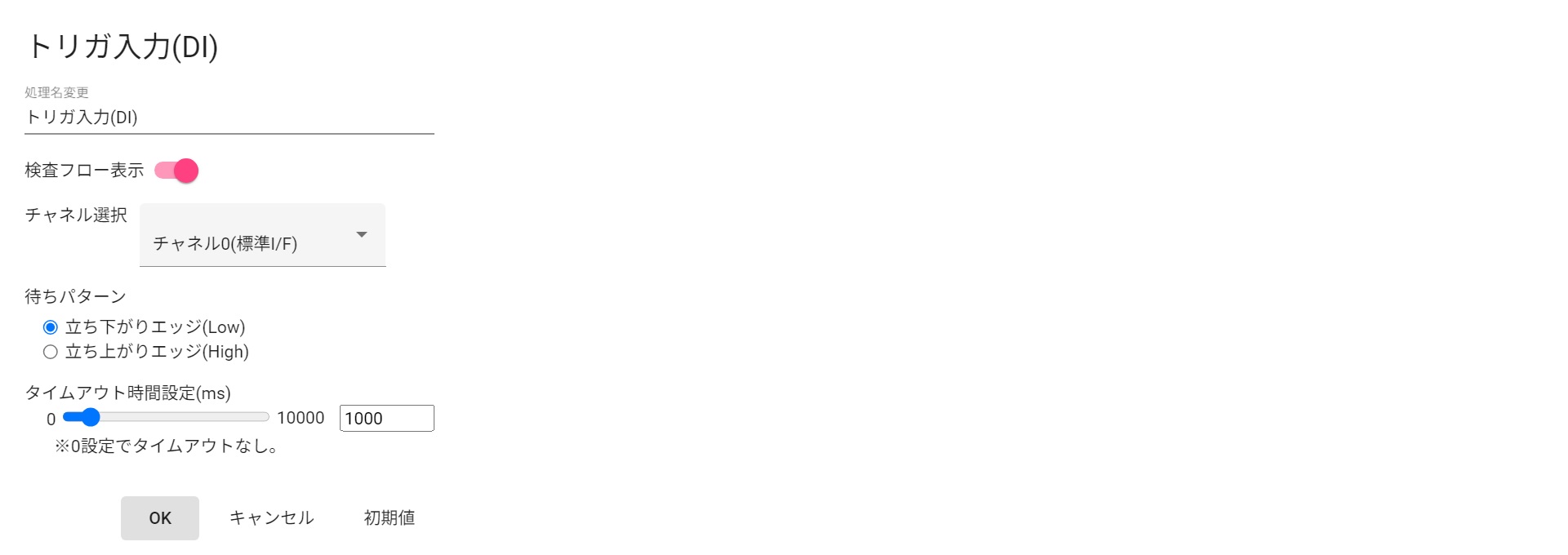

プロパティ画面
入出力仕様
| 部品名称 | トリガ入力(DI) | |
|---|---|---|
| 入力仕様 | 画像A | なし |
| 画像B | なし | |
| 出力仕様 | 画像 | なし |
| 機能一覧 | - | |
| プロパティ項目 | チャネル選択 | 使用するチャネルを指定します
(iXAM VisionSensorではチャネル0～3が有効です) |
| 待ちパターン | 待ちパターンを指定します | |
| タイムアウト時間設定(ms) | タイムアウト時間をミリ秒で指定します | |
